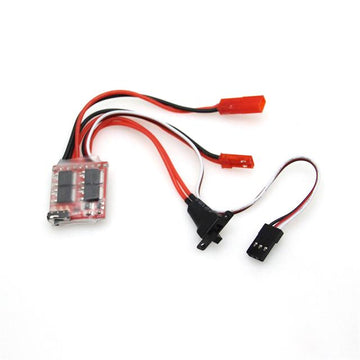

Kontrolboks til Spil for Crawler biler

Denne kontrolboks er en fartregulator, som du kan bruge til at styre spil på fjernstyrede Crawler biler. Men du kan også bruge den som en fartregulator, hvis du har en lille fjernstyret bil.

Herunder kan du se, hvordan du skal tilslutte den, for at få den til at virke på din fjernstyret bil

Opsætning og installation

Følg disse trin for at tilslutte dit esc spil korrekt:

1.Identificer komponenterne: Gør dig bekendt med ESC’ens stik og ledninger. Du finder typisk:

• Strømindgang: Røde og sorte ledninger med et rødt JST-stik til batteriet.
• Motorudgang: To ledninger (ofte røde og sorte) til tilslutning af kul motor.
• Signalindgang: Et 3-polet stik (normalt sort, rød og hvid/orange) til tilslutning til modtagerens gaskanal.
• Tænd/sluk-kontakt: En lille sort kontakt til at tænde og slukke ESC’en.

2.Tilslut motoren: Tilslut de to motorledninger fra ESC’en til din børstede motor.

3.Tilslut modtageren: Sæt ESC’ens 3-polede signalstik i en fri kanal på din RC-modtager (normalt kanal 3). Sørg for, at polariteten er korrekt (signal, plus og minus).

4.Tilslut batteriet: Tilslut batteriet (2S LiPo eller 4-7 celler NiMH/NiCd) til ESC’ens strømindgang. Sørg for korrekt polaritet (rød til plus og sort til minus).

5.Indledende test: Test ESC’en med lav belastning før normal brug for at sikre, at den fungerer korrekt. Tænd først RC-senderen, og tænd derefter ESC’en med tænd/sluk-kontakten. Motoren må ikke køre, før der gives gas.

Betjeningsvejledning

Når ESC’en er installeret og tilsluttet korrekt, skal du følge disse trin:

1.Tænd: Sørg for, at RC-senderen er tændt først. Tænd derefter ESC’en med den indbyggede tænd/sluk-kontakt.

2.Spilstyring: Brug kanal 3 på senderen til at styre spillet frem og tilbage.

3.Funktionsvalg: ESC’en understøtter fremadkørsel, bak og bremse. Den konkrete funktion, f.eks. direkte bak eller bremse før bak, er forudindstillet.

4.Spændingsområde: Sørg for, at batterispændingen under brug ligger inden for det angivne arbejdsområde på 3,0-9,4 V. Brug uden for dette område kan beskadige ESC’en eller batteriet.

5.Sluk: Sluk altid ESC’en først, og sluk derefter RC-senderen. Frakobl batteriet fra ESC’en, når den ikke er i brug.
